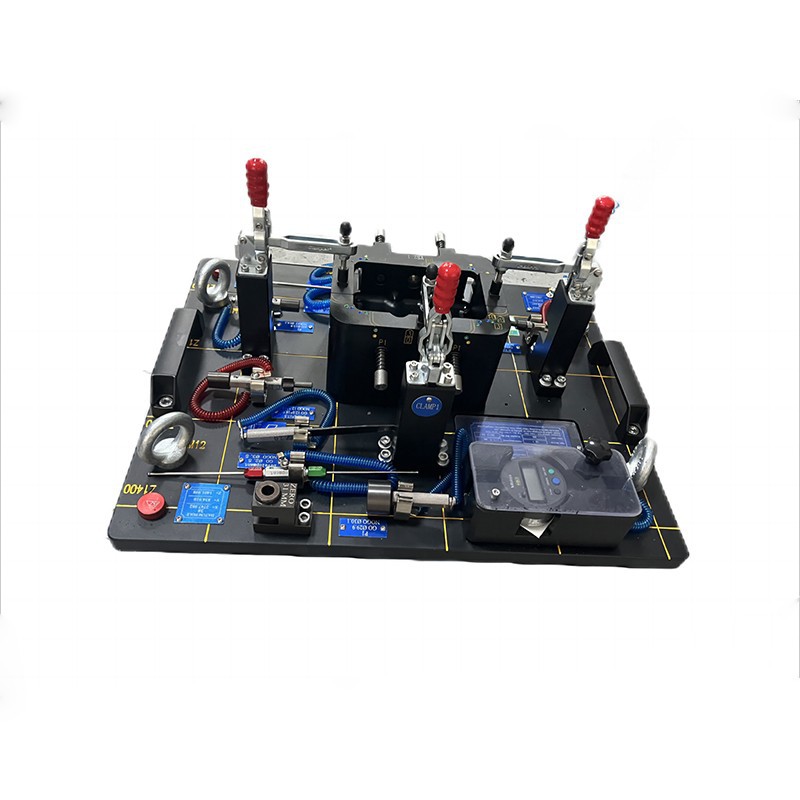

Gépjármű-ellenőrző berendezés

Cikkszám:HTCK-002
Termék mérete: 94*48*40mm
Anyaga: alumínium, réz és epoxigyanta

A szálláslekérdezés elküldése

A termék bemutatása

Termékleírás

termék név	Gépjármű-ellenőrző berendezés
Cikkszám.	HTCK-002
Termék méret	944840mm
Anyag	Alumínium, réz és epoxigyanta
Pontosság	0.005-0.1 mm vagy kérésére
Szín	Eloxált, alumínium színek, fekete vagy egyedi alkatrészek az ügyfél kérésére testreszabhatók
Felületkezelés	Homokfúvás, hőkezelés, homokfúvás, hőkezelés stb
Megmunkáló berendezések	CNC, EDM, Argie Charmilles, Marógép, 3DCMM,
Logo módszer	Lézergravírozás, CNC gravírozás
Használat	Autóalkatrész-gyártók és autógyárak
Csomagolás	Fadoboz vagy igény szerint
Tesztelő létesítmény	Három koordináta mérőgép, mikrométer, tolómérő

Gépjármű-ellenőrző berendezés Bevezetés

A HT Tool autóipari ellenőrző berendezés nagy mérési pontossággal rendelkezik deformáció nélkül, alacsony karbantartási költséggel és jó kényelemmel. Kulcsfontosságú termékjellemzők ellenőrzése, jellemző vonalellenőrzés, működési furatok ellenőrzése és az összeszerelési folyamat során deformálódásra hajlamos területek felderítése, autóalkatrészek összeszereléséhez és gyártási funkció-illesztési ellenőrzéséhez. Az autóalkatrészek gyártási folyamatában megvalósul az autóalkatrészek online ellenőrzése, amely biztosítja a gyártásban lévő autóalkatrészek minőségi állapotának gyors megítélését, biztosítja az autóalkatrészek összeszerelésének biztonságát és feldolgozási sebességét, valamint javítja az autóalkatrészek minőségét.

Az autóipari ellenőrző berendezés használatának előnyei

TermelésHatékonyság

Az autóipari ellenőrző szerelvények használata a precíz útmutatást és támogatást a megmunkálási pontosság javításához, a hibák, a selejtezés és az utómunkálatok csökkentéséhez vezethet, ami magasabb hozamot és nagyobb termelést eredményez.

A termék konzisztenciája

Az emberi hiba gyakori oka a munkadarab hibáinak a gyártási folyamatban. A rögzítőelemek ellenőrzése csökkenti az emberi hiba valószínűségét azáltal, hogy a szerszámokat és a munkamegtartó eszközöket a megfelelő pozícióba vezeti. A HT Tool nagy pontosságot és pontosságot biztosít, ami a gyártott alkatrészek állandó minőségét eredményezi. Ezek használata szükségtelenné teszi a kézi igazítást és beállítást, ami eltérésekhez vezethet a gyártási folyamatban.

Élettartam

Kiváló minőségű anyagokból, például alumíniumból, rézből és epoxigyantából készült, ez az ellenőrző berendezés kiváló kopással, nyomással és korrózióval szemben. Úgy tervezték, hogy biztosítsa a maximális tartósságot és hosszú élettartamot.

Megtakarítás

Egyrészt az autóipari ellenőrző készülékeket minden alkalommal pontos specifikációk szerint gyártják, ami hatékonyabb anyagfelhasználást eredményez. A kisebb hibák és hibák alacsonyabb selejtezési és utómunkálati arányt jelentenek, ami jelentősen megtakarítja a gyártókat az anyag- és munkaerőköltségeken. Másrészt, a HT Tool kiváló minőségű nyersanyagokat és házon belüli megmunkálást használ az ellenőrző készülékek gyártásának befejezéséhez, mi egy középvállalkozás vagyunk, így csökkentjük az irányítási költségeket, és végül költséget takarítunk meg ügyfeleink számára.

Alkalmazások a gyártásban

Autóalkatrészek összeszerelése:

Az autóipari ellenőrző lámpatesteket széles körben használják az autóiparban vagy más iparágakban az alkatrészek, például az alvázelemek és a belső szerelvények méreteinek ellenőrzésére. Biztosítják, hogy az alkatrészek megfelelően illeszkedjenek egymáshoz az összeszerelés során, és megfeleljenek a szigorú teljesítményi szabványoknak.

Tömegtermelési környezetek:

Ha nagy mennyiségben gyártanak egyforma vagy hasonló alkatrészeket, a szerelvények ellenőrzése költséghatékony megoldást jelent az egységesség és a pontosság biztosítására. Ez kulcsfontosságú a termelési célok eléréséhez a minőségi kompromisszumok nélkül.

Speciális mérőeszközök cseréje:

A szerelvények ellenőrzése sokoldalú alternatívaként szolgál a speciális mérőeszközökhöz, például a dugaszolható mérőeszközökhöz és az OD-mérőkhöz. Egyszerű működést biztosítanak, miközben pontos méréseket tesznek lehetővé, így alkalmasak számos gyártási alkalmazásra az autóiparban, a repülőgépiparban, az elektronikában és így tovább...

Az autóipari berendezések és műszerek ellenőrzése

Íme az autóipari szerelvények ellenőrzési eljárásai:

Szemrevételezéssel ellenőrizze az alkatrészek éles széleit, repedéseit és sorjait.
GO és NOGO tűk használata a lyukak méretének ellenőrzéséhez.
Tegye az alkatrészeket jól megérinthetővé a nullapont tűvel és a mágnessel
Az alkatrész beállításánál tartsa jól érintkező hálókkal, és rögzítse X/Y1/Z1 és Y2/Z2 jelekkel.
Zárja be a Z1,Z2,Z3 bilincset.
A P1 csapok segítségével ellenőrizze a furat helyzetét.
Használja a tapintót és a vágásmérőt, hogy ellenőrizze a díszítést és a felületet, mint színpontokat.
általában az anyag szélét észleli, akkor +/-1.5 soron belül van minősítve, és fordítva.
Az eredmények rögzítése az ellenőrzési lapon.
Alkatrész kioldása és eltávolítása.

Megjegyzés: Az ellenőrző berendezésnek/mérőeszközöknek pormentes környezetben, stabil hőmérsékletű és páratartalmú környezetben kell lenniük, amikor a termék vizsgálatára használják őket.

Gépjármű-ellenőrző berendezés átvizsgálás

A HT Tool&Die segíthet az ellenőrzések értelmezésében, valamint részletes jelentéseket, ütemterveket és az Ön specifikációira szabott információkat biztosít. Rendelkezünk Tarus CMM-mel, Faro Laser Trackerrel és sok más mérőműszerrel, amelyek minden minőségi funkciót ellátnak.

Az autóipari ellenőrző készülékek ellenőrzése után az R&R mérőeszköz segítségével megállapíthatja, hogy az Ön mérőeszköze megfelelően működik-e, vagy az eszközt használó személy megfelelően működik-e. A vizsgálati eredmények érvényességének biztosítása érdekében számos alkatrészt és kezelőt használunk annak ellenőrzésére, hogy minden alkatrész ugyanazt ellenőrzi, függetlenül attól, hogy ki a kezelő. Egy sikeres gage R&R révén tudatában lesz annak, hogy mennyire jól méri az alkatrészeket.

Tanúsítvány

iso

GYIK

K: Mik azok a fixtures ellenőrzések?

V: Az ellenőrző lámpatest egy minőségbiztosítási eszköz, amelyet az iparban használnak az összetett formájú alkatrészek minőségének ellenőrzésére. Nem alkatrészek gyártására használják, hanem a méretpontosságnak megfelelően már elkészített alkatrészek elfogadására vagy elutasítására.

K: Mit jelent a Fixture ellenőrzése?

V: Az autóipari ellenőrző szerelvény (ellenőrző berendezés) az ellenőrző szerszámok méreteinek elnevezése. Ez egy skála bonyolult alakú autóalkatrészek mérésére. Ez egy rendelésre készült cikk.

K: Miért van szükség ellenőrző berendezésre?

V: Kitérnek a méretellenőrzési igényekre. Szükség esetén lehetővé teszik a statisztikai folyamatvezérlést is. A rögzítőelemek és az ellenőrző rögzítések lehetővé teszik a kezelők számára, hogy következetesen pozícionálják és kezeljék az alkatrészeket.

K: Hogyan működik az ellenőrző berendezés?

V: Az Automotive Checking fixtures eszközt úgy használják, hogy a lámpatestet egy fő alkatrészhez kalibrálják. A mester pontosan a kívánt méretű lesz, majd a lámpatestet úgy lehet kialakítani, hogy elfogadja a mester magas és alacsony tűréshatárát.

K: Mik a lámpatestek az autóiparban?

V: Az Automotive Checking Fixtures a gyártott alkatrészek tartóeszközei, és gyakran használják az autóiparban. A rögzítőelemek egy alkatrészt abban az irányban tartanak, amelyhez illeszkedni fog, ha már magára az autóra kerül.
