Jig Ellenőrző Fixture

Cikkszám:HTCK-004
Termék mérete: 98*49*37mm
Anyag: alumínium, sárgaréz, bronz, réz, edzett fémek, rozsdamentes acél, acélötvözetek

A szálláslekérdezés elküldése

A termék bemutatása

Termékleírás

termék név	jig ellenőrző berendezés
Cikkszám.	HTCK-004
Termék méret	98 * 49 * 37mm
Anyag	Alumínium, sárgaréz, bronz, réz, edzett fémek, rozsdamentes acél, acélötvözetek
Pontosság	0.005-0.1 mm vagy kérésére
Szín	Eloxált, alumínium színek, fekete vagy egyedi alkatrészek az ügyfél kérésére testreszabhatók
Felületkezelés	Homokfúvás, hőkezelés, homokfúvás, hőkezelés stb
Megmunkáló berendezések	CNC, EDM, Argie Charmilles, Marógép, 3DCMM,
Logo módszer	Lézergravírozás, CNC gravírozás
Használat	Automatikus ellenőrző berendezés
Csomagolás	Fadoboz vagy igény szerint
Tesztelő létesítmény	Három koordináta mérőgép, mikrométer, tolómérő
Átfutási idő	15-20 nappal a szerkezet jóváhagyása után

Jig Checking fixture Bevezetés

A HT Tool&Die számos szúró-ellenőrző berendezést szállított az autóipar számára. Házon belüli fúrószerszám-ellenőrző berendezéseink és szerszámtervezési lehetőségeink lehetővé teszik az egyszerű és összetettebb szerelvények megtervezését az ügyfél igényei szerint. Az iparági normák szigorú betartásával és a legjobb minőségű alapanyagok felhasználásával készültek, széles skálánkkal és A lámpatestek minden méretben, formában és anyagból elérhetőek az ügyfél igényei szerint.

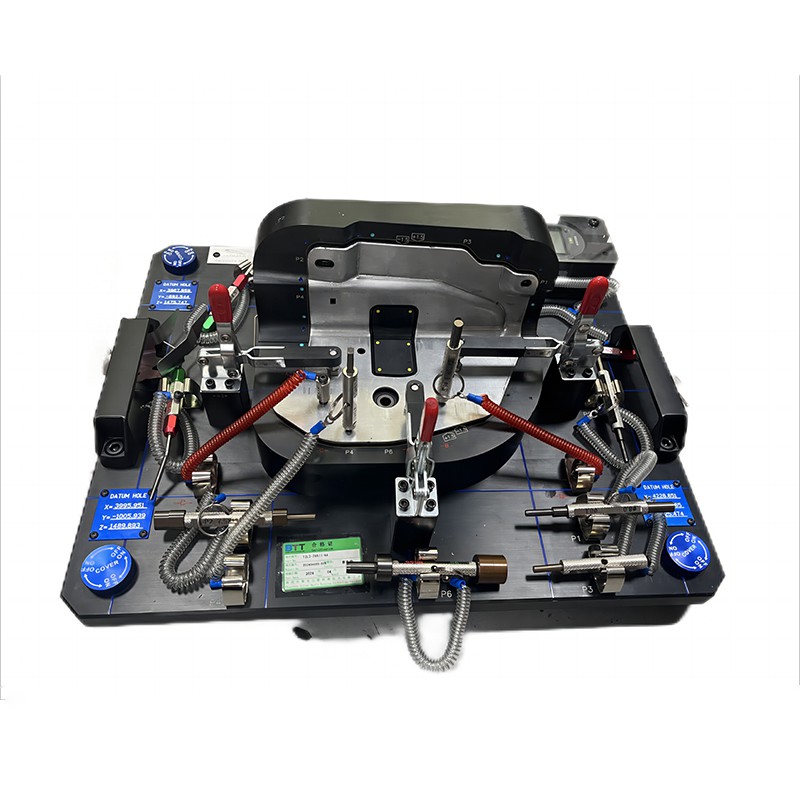

Jig-ellenőrző rögzítés és ellenőrző idomszer a nagy pontosságú autóipari alkatrészekhez

Az összeszerelési alkatrészek megkeresésére szolgál. Segítségével gyorsan és intuitív módon ellenőrizheti a lyukakat, az illeszkedő felületeket, a kontúrokat és más fő jellemzőket kézi mérőműszerrel, hogy megbizonyosodjon arról, hogy a termék megfelelő-e.

Ennek a következő előnyei vannak

Megfizethető ár
Kiváló értékesítés utáni szolgáltatás
Nagy pozicionálási pontosság
Kiváló termékminőség és szállítási hatékonyság

Cégünk kapacitása

Mérnöki kapacitás
Versenyelőnyök

Szoftver automatizálás

Az UG másodlagos fejlesztési automatikus tervezése több mint 30%-kal növeli a hatékonyságot;

Tervezési szabványosítás.

Az alkatrészek 90%-át szabványosítják a tervezési szakaszban az átfutási idő lerövidítése és a költségek csökkentése érdekében;

Vevői igények és elégedettség.

Az ügyfél specifikációinak és követelményeinek jobb megértése érdekében személyes műszaki áttekintés és helyi helyi támogatás áll rendelkezésre a nagyvállalatok számára.

Termelési kapacitás

80-800T mechanikus présgép
szerszámgyártási kapacitás: 10 készlet (15 tonna szerszám)
Anyagok: acél, rozsdamentes acél, alumínium, réz, sárgaréz
30 napos gyors penészszállítás
OEM testreszabott szolgáltatások az ügyfelek számára

Minőségellenőrzési kapacitás

8 fő főállású minőségellenőrzés az osztályon
CMM mérőgép
3D kék fény szkenner
ISO9001 minőségirányítási rendszer tanúsítása
Az R&R jelentés és az SGS jelentés elérhető

Szállítási vezérlési kapacitás

Minden rendelés előre meg van tervezve
Heti jelentés vagy idővonal minden héten rendelkezésre áll
Ha bármilyen rendellenességet észlel a gyártásban, azonnal intézkedünk.
Szállítási késedelem esetén a logisztikai költségeket mi álljuk

Tanúsítvány

iso

GYIK

K: Mi az a jig-ellenőrző berendezés?

V: A két kifejezést gyakran helytelenül használják szinonimaként, de ez a két különböző eszköz különböző célokat szolgál. Egy fúró vezérli és vezeti a forgácsolószerszámot, hogy a munkadarabon egy előre meghatározott helyen dolgozzon. A rögzítőelemek a munkadarab megtámasztására és helyének meghatározására szolgálnak. A rögzítőelemek nem úgy vezetik a szerszámot a munkadarabon, mint egy jig.

K: Hogyan tervezzünk egy jig-ellenőrző berendezést?

V: 1, Keret vagy test és alap, amely rögzítési funkciókkal rendelkezik.

2, Az indexelő rendszerek vagy táblák pontossága és elérhetősége.

3,Az automatizálás mértéke, kapacitása és a szerszámgép típusa, ahol a fúróeszközöket és a rögzítéseket alkalmazni fogják.4,Fúrókhoz való perselyek és szerszámvezető keretek.

K: Mi a jig-ellenőrző berendezés fő célja?

V: Az ellenőrző rögzítőelemeket a vágószerszám megvezetésére használják, és leggyakrabban fúrási, dörzsárazási és menetfúrási műveletekhez használják. A fúró segít rögzíteni a nyersanyagot, hogy fúrás közben ne mozduljon el vagy elhajoljon, ezáltal lehetővé válik a precíziós furatok elkészítése drága CNC gépek nélkül.

K: Mi a jig és a rögzítés általános elve?

V: A fúrók és rögzítések tervezése több elven alapul, beleértve a munkadarab helyzetét, a szorítóerőt, a vezetőelemeket és az ismételhetőséget. A megmunkálási vagy összeszerelési folyamat megfelelő végrehajtása érdekében pontosan meg kell határozni a munkadarab helyzetét.

K: Miért fontosak a fúrók és a szerelvények?

V: A fúrók és rögzítők támogatják a megmunkálási és összeszerelési műveleteket, segítve a gyártókat a pontosság, az ismételhetőség és a termelékenység elérésében. A fúrók és szerelvények megtervezhetők és testreszabhatók az autóipar, a repülőgépipar, az elektronikai és a fafeldolgozó ipar speciális gyártási folyamataihoz.

Népszerű tags: jig ellenőrző lámpatest, kínai jig ellenőrző lámpatest gyártók, beszállítók, gyár, A fülhallgató -tesztelő szerelvények ellenőrzése, A fejhallgató -tesztelő szerelvények ellenőrzése, A hangszórók tesztelésének lámpatestének ellenőrzése
